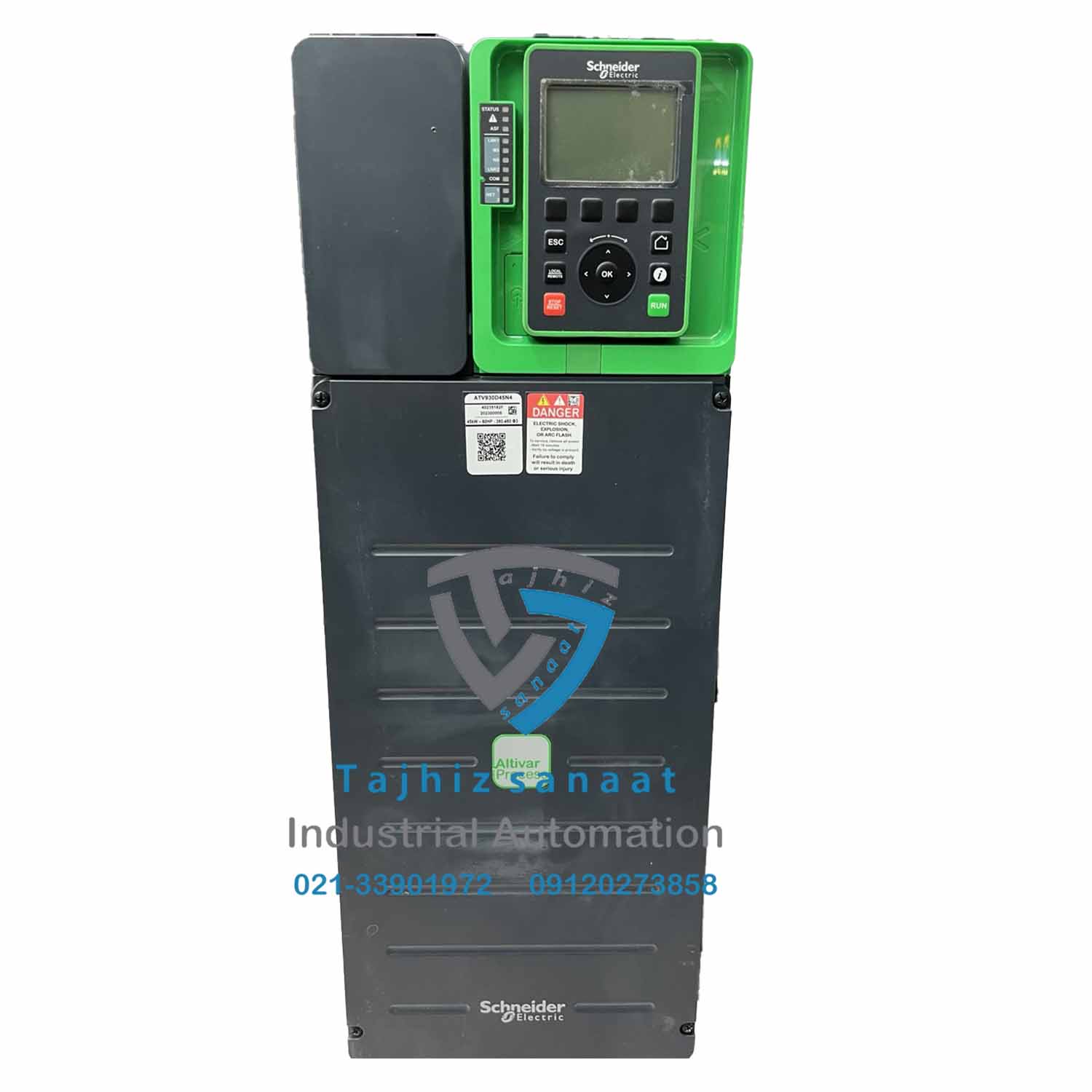

معماری کنترلی پیشرفته در اینورتر اشنایدر ATV930

یکی از مهم‌ترین نقاط قوت درایوهای سری ATV900 استفاده از معماری کنترلی نسل جدید است که بر پایه الگوریتم‌های هوشمند Flux Vector Control و Process Oriented Control توسعه یافته‌اند. همین ترکیب باعث می‌شود که درایو بتواند در شرایطی که موتور تحت بارهای ناگهانی، فشارهای متغیر یا نویزهای صنعتی قرار می‌گیرد، پایداری کامل را حفظ کند.

در مدل ATV930D45N4 میزان دقت در کنترل گشتاور تا حدی است که حتی در پایین‌ترین فرکانس‌ها نیز تغییرات موتور بدون افت راندمان انجام می‌شود. این ویژگی به‌خصوص در تجهیزاتی مانند کمپرسورهای هوا، پمپ‌های فشارقوی، اکسترودرها و آسیاب‌ها اهمیت بسیار زیادی دارد.

سیستم‌های حفاظتی چندلایه – امنیت کامل در محیط‌های صنعتی

یکی از دلایلی که اینورترهای اشنایدر در پروژه‌های حساس استفاده می‌شوند، وجود سیستم‌های حفاظتی چندلایه است. این حفاظت‌ها در ATV930D45N4 شامل موارد زیر می‌شود:

• حفاظت در برابر اضافه‌جریان در زمان شتاب‌گیری و کاهش سرعت
• حفاظت حرارتی پیشرفته I²t جهت جلوگیری از داغ‌شدن سیم‌پیچ موتور
• محافظت در برابر اضافه‌بارهای لحظه‌ای تا ۱۸۰ درصد
• حفاظت کامل در برابر اتصال کوتاه در خروجی درایو
• سنسور مانیتورینگ افت ولتاژ و تغییرات ناگهانی برق شبکه
• تشخیص نوسان فرکانس ورودی جهت جلوگیری از آسیب به موتور

این حفاظت‌ها باعث می‌شوند که اینورتر در سخت‌ترین شرایط کاری مانند کارگاه‌های ریخته‌گری، خطوط اتوماسیون سنگین، و محیط‌های با نوسانات شدید برق عملکرد پایدار داشته باشد.

مدیریت انرژی و صرفه‌جویی تا ۳۰ درصد

ویژگی Energy Optimization در سری ATV930 یک مزیت استراتژیک برای صنایع محسوب می‌شود. این قابلیت با تحلیل لحظه‌ای بار موتور، فرکانس کاری و نیاز مصرف‌کننده، مقدار انرژی مصرفی را تنظیم می‌کند.

در پروژه‌های پمپ و فن، شرکت‌ها گزارش داده‌اند که استفاده از سری ATV900 باعث کاهش مصرف انرژی تا ۳۰ درصد شده است. این مورد به‌خصوص در صنایع زیر بسیار مهم است:

• تصفیه‌خانه‌های آب و فاضلاب
• سیستم‌های تهویه صنعتی در مراکز داده (Data Centers)
• کارخانه‌های تولید سیمان و فولاد
• پروژه‌های HVAC در برج‌ها و مراکز تجاری

تحلیل صنعتی – چرا سری ATV930 بهترین انتخاب برای موتورهای 45KW است؟

در رنج توان ۴۵ کیلووات، درایوهای زیادی در بازار وجود دارند اما آن‌چه ATV930D45N4 را متمایز می‌کند، قدرت پردازش بالا و دوام آن است. چیپست کنترلر این سری به صورت تخصصی برای سرعت‌های بالا و محیط‌های نویزی طراحی شده و سیستم خنک‌کاری آن نیز نسبت به مدل‌های اقتصادی بسیار برتر است.

این ویژگی‌ها موجب شده که در پروژه‌های زیر معمولاً مهندسان اتوماسیون به‌صورت پیش‌فرض ATV930 را پیشنهاد دهند:

• کارخانه‌های بسته‌بندی با سرعت بالا
• پتروشیمی‌ها و صنایع نفت و گاز
• خطوط برش، فرز CNC و تجهیزات دوار سنگین
• پروژه‌های حساس پزشکی یا تهویه دقیق

مقایسه اینورتر ATV930D45N4 با سری ATV610 – انتخاب صحیح

نکات مهم نصب و راه‌اندازی ATV930D45N4

برای نصب اصولی یک اینورتر ۴۵ کیلووات نکات زیر مهم هستند:

• استفاده از کابل شیلددار برای کاهش نویز
• نصب فیلتـر EMC در پروژه‌های حساس
• اطمینان از تهویه مناسب تابلو و جریان هوا از پایین به بالا
• تنظیم صحیح پارامترهای موتور قبل از راه‌اندازی
• استفاده از Breaker متناسب با جریان نامی

در صورت نیاز، کارشناسان تجهیز صنعت می‌توانند تنظیمات اولیه و برنامه‌ریزی درایو را نیز انجام دهند.

خرید اینورتر اشنایدر ATV930 45KW مدل ATV930D45N4 | بهترین قیمت درایو 45 کیلووات Schneider

پرسش‌های متداول (FAQ)

1. آیا ATV930D45N4 برای کار پیوسته مناسب است؟

بله، یکی از بهترین انتخاب‌ها برای کار ۲۴ ساعته در پروژه‌های سنگین است.

2. آیا اینورتر 45KW نیاز به چوک ورودی دارد؟

در محیط‌هایی با اعوجاج شبکه یا کابل‌های طولانی استفاده از چوک توصیه می‌شود.

3. آیا این مدل مخصوص پمپ و فن است؟

در حالی‌که برای پمپ و فن عالی است، اما از نظر طراحی برای کاربری‌های سنگین‌تر از جمله کمپرسور و اکسترودر ساخته شده.

4. آیا قابلیت کنترل از راه دور دارد؟

بله، از طریق شبکه‌های صنعتی مانند Ethernet/IP – Modbus – Profibus قابل کنترل و مانیتورینگ است.

جمع‌بندی نهایی

اگر به دنبال یک درایو فوق‌العاده پایدار، حرفه‌ای، کم‌مصرف و کاملاً قابل اعتماد برای موتور ۴۵ کیلووات هستید، مدل ATV930D45N4 بهترین انتخاب در رده صنعتی است. کیفیت ساخت، کنترل دقیق و امکانات پیشرفته این مدل آن را به یکی از محبوب‌ترین اینورترهای اشنایدر در ایران تبدیل کرده است.

آموزش کامل نصب، سیم‌بندی و راه‌اندازی اینورتر اشنایدر ATV930D45N4

در این بخش به صورت مرحله‌به‌مرحله نحوه نصب، کابل‌کشی، تنظیم پارامترها، اجرای اولین Run و رفع خطاهای رایج اینورتر ATV930D45N4 را بررسی می‌کنیم. این آموزش کاملاً کاربردی و مخصوص تکنسین‌های برق و مهندسان اتوماسیون است.

۱. انتخاب کابل مناسب – چه کابلی برای 45KW لازم است؟

برای موتورهایی با توان ۴۵ کیلووات، انتخاب کابل صحیح اهمیت زیادی دارد زیرا هم روی راندمان و هم طول عمر درایو تأثیر مستقیم می‌گذارد.

• کابل قدرت: حداقل 4×25mm²
• کابل فرمان: شیلددار 0.75 یا 1mm مخصوص سیگنال
• کابل شبکه صنعتی: CAT6 استاندارد صنعتی FTP
• چوک ورودی (در صورت کابل بالای 50 متر): الزامی

نکته مهم نصب:

کابل قدرت موتور بایدواره **مستقل از کابل فرمان و شبکه** عبور داده شود تا نویز EMI ایجاد نشود.

۲. سیم‌بندی ورودی و خروجی اینورتر ATV930

ترمینال‌های اینورتر به صورت زیر است:

• L1 – L2 – L3: ورودی سه‌فاز 380V
• U – V – W: خروجی به موتور
• PA – PB: باس‌دی‌سی و مقاومت ترمز
• AI1 / AI2: ورودی آنالوگ (جریان و ولتاژ)
• DI1 تا DI6: ورودی دیجیتال (START – STOP – FWD – REV)
• DO1 / DO2: خروجی وضعیت، خطا و Run
• AO1: خروجی آنالوگ جهت مانیتورینگ سرعت

در پروژه‌های پمپ و فن، معمولاً:

• DI1 → فرمان استارت
• DI2 → استپ
• AI1 → ورودی 0 تا 10 ولت فشار یا دما
• AO1 → ارسال سرعت به PLC

۳. تنظیمات اولیه موتور – Basic Setup

برای راه‌اندازی اولیه باید پارامترهای موتور مطابق پلاک موتور تنظیم شوند. مسیر تنظیم:

Menu → Complete Settings → Motor Control

پارامترهای ضروری:

• UNS: ولتاژ نامی موتور (مثلاً 400V)
• FRS: فرکانس موتور (50Hz)
• NCR: جریان نامی موتور (طبق پلاک)
• NPR: تعداد قطب‌ها / سرعت نامی
• tFr: نوع کنترل – در ATV930 بهترین حالت Sensorless Flux Vector

پس از وارد کردن مقادیر، نرم‌افزار داخلی یک تست شناسایی خودکار (Auto tuning) انجام می‌دهد که باعث افزایش دقت کنترل گشتاور می‌شود.

۴. تنظیمات فرمان‌دهی Run و Stop

اگر فرمان از ترمینال‌ها باشد:

Menu → Command → CMD Source = Terminals

اگر کنترل از روی صفحه یا کی‌پد باشد:

CMD Source = HMI

۵. آموزش تنظیم عملکرد PID در اینورتر ATV930

PID داخلی در سری ATV900 یکی از بهترین PIDهای موجود در درایوهاست و برای کنترل دقیق فشار، دما و دبی استفاده می‌شود.

مراحل راه‌اندازی PID:

• انتخاب ورودی آنالوگ AI1 به عنوان فیدبک
• تنظیم Setpoint
• فعال کردن حالت PID در منو:

Menu → Process → PID Control → Activate

پارامترهای مهم:

• Kp: بهره تناسبی
• Ki: انتگرالی
• Kd: مشتق‌گیر
• rPI: انتخاب ورودی فیدبک (AI1)

نکته طلایی پروژه‌های پمپ:

مقدار Ki را زیاد نکنید؛ این کار باعث نوسان فشار و لرزش موتور می‌شود. بهترین حالت Ki متوسط + Kp کمی بالا است.

۶. فعال‌سازی کنترل از راه دور (Remote Operation)

ATV930 از تمامی شبکه‌های مهم صنعتی پشتیبانی می‌کند، از جمله:

• Ethernet/IP
• Modbus TCP
• Profibus
• Profinet
• CANopen

تنظیم آدرس IP شبکه:

Menu → Communication Settings → Ethernet → IP Address

برای اتصال به PLC زیمنس / دلتا / LS از حالت Modbus TCP یا Profinet استفاده می‌شود.

۷. آموزش رفع خطاهای رایج اینورتر ATV930

خطای OCF – اضافه جریان

علت احتمالی: بار موتور بیش از حد، گیرپاژ مکانیکی، تنظیم نادرست پارامترهای موتور

راه‌حل: افزایش زمان ACC – چک کردن بلبرینگ – تنظیم Auto tuning

خطای OLF – اضافه بار

علت: بار موتور بیش از حد ظرفیت

راه‌حل: بررسی بار – کاهش سرعت – بازبینی گیربکس

خطای OSF – اضافه سرعت

تنظیم سرعت بیش از حد Setpoint

خطای SCF – اتصال کوتاه خروجی

راه‌حل: بررسی کابل U-V-W – چک کردن عایق کابل – تست موتور

۸. بهترین تنظیمات پیشنهادی برای عملکرد طولانی‌مدت

برای عمر بالاتر اینورتر ۴۵KW، توصیه می‌شود:

• ACC روی 5–10 ثانیه
• DEC روی 6–10 ثانیه
• جریان محافظتی روی 110–120٪ موتور
• فعال بودن حفاظت گرمایی I²t
• استفاده از فیلتر EMC در محیط‌های صنعتی نویزی

۹. آپشن‌های قابل اضافه شدن به ATV930D45N4

• کی‌پد گرافیکی پیشرفته HMI
• کارت Ethernet / Modbus
• فیلتر EMC داخلی (جداگانه)
• ماژول ورودی/خروجی افزایشی
• ماژول رله برای آلارم‌ها

۱۰. آموزش برنامه‌ریزی برای حالت پمپ (Pump Control Mode)

برای پروژه‌های پمپ چندمرحله‌ای، ATV930 یکی از بهترین درایوهای بازار است.

تنظیم حالت PUMP:

Menu → Application Function → Pump Control

در این بخش می‌توانید:

• تنظیم فشار هدف
• فعال‌سازی Sleep Mode برای کاهش مصرف برق
• فعال‌سازی Dry Pump Protection جهت جلوگیری از خشک‌کار کردن پمپ
• تنظیم Auto Restart

۱۱. آموزش ذخیره و بازیابی پارامترها (Backup & Restore)

ATV930 یک قابلیت عالی دارد که می‌توانید تمام تنظیمات خود را در حافظه داخلی یا روی کی‌پد ذخیره کنید.

Menu → Maintenance → Backup Parameters

برای بازیابی:

Restore Parameters

این قابلیت هنگام تعویض درایو یا ارسال به تعمیرگاه بسیار ضروری است.

۱۲. محتوای تکمیلی و نکات ویژه مهندسی

بر اساس دیتاشیت رسمی شرکت اشنایدر (قابل مشاهده در لینک SE.COM) مدل ATV930D45N4 در کلاس حفاظتی IP21 تولید می‌شود و با داشتن Heatsink تقویت‌شده، امکان استفاده در تابلوهای گرم را نیز دارد.

در طراحی این سری از ترانزیستورهای IGBT نسل ۷ استفاده شده که راندمان سوئیچینگ بسیار بالایی دارند و تلفات گرمایی را کاهش می‌دهند.
