توضیحات

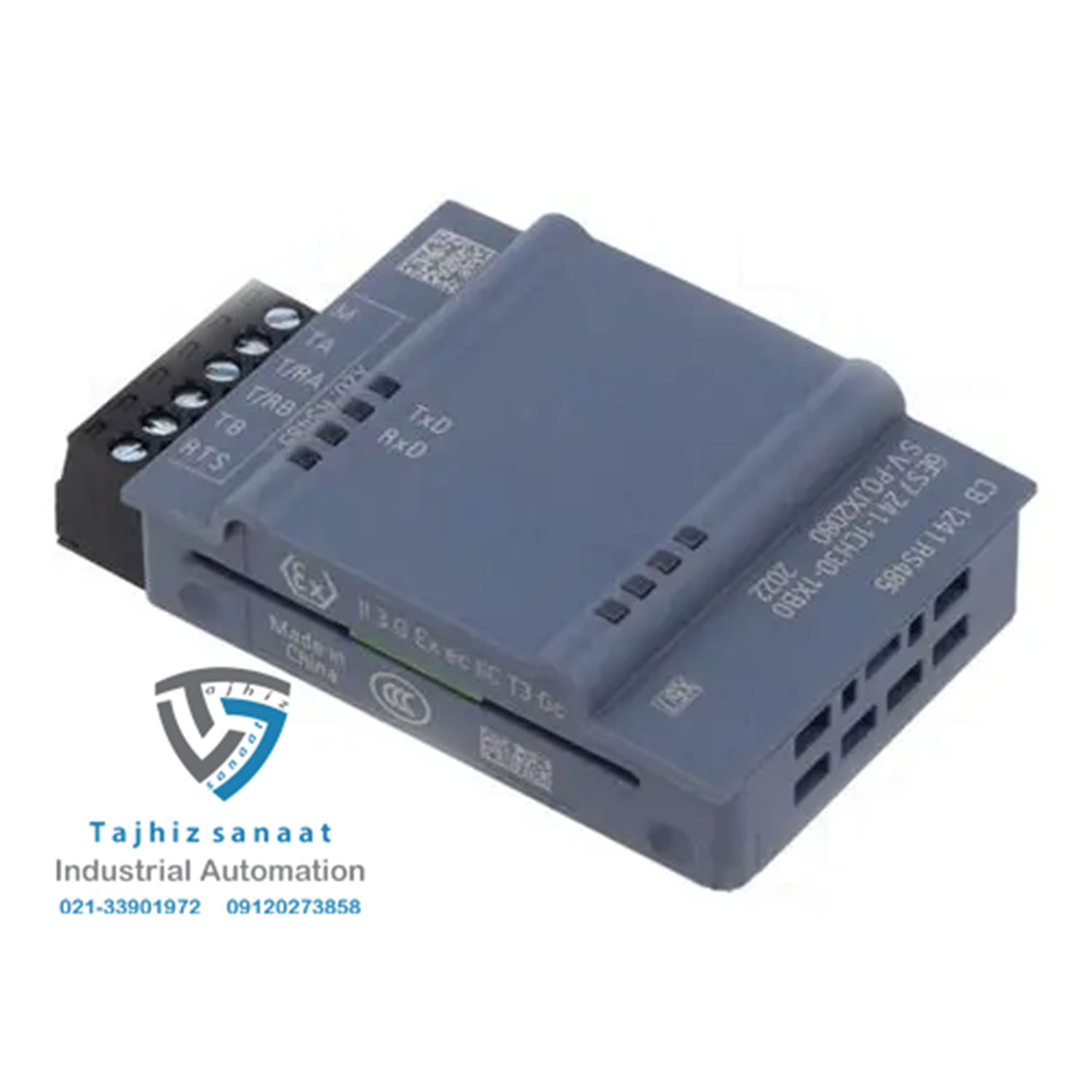

برد RS485 S7-1200 زیمنس ارتباطی CB1241 RS485 (6ES7241-1CH30-1XB0)
ماژول ارتباطی استاندارد برای PLC زیمنس سری S7-1200 با پروتکل RS485
معرفی محصول برد RS485 S7-1200 زیمنس
برد ارتباطی CB1241 با پروتکل RS485 (کد فنی: 6ES7241 1CH30-1XB0) یک ماژول تخصصی جهت ایجاد ارتباط پایدار و سریع بین PLCهای سری S7-1200 و تجهیزات جانبی دیگر است. این برد برای انتقال داده‌های سریال با قابلیت اطمینان بالا طراحی شده است.
پروتکل RS485 به دلیل پشتیبانی از ارتباط چند نقطه‌ای و مقاومت در برابر نویزهای محیطی، گزینه‌ای عالی برای اتوماسیون صنعتی به شمار می‌رود.
ویژگی‌های برجسته
- پشتیبانی کامل از استاندارد RS485 با سرعت‌های متنوع
- قابلیت اتصال به شبکه‌های چند نقطه‌ای (Multi-drop)
- پشتیبانی از فاصله‌های طولانی تا 1200 متر
- نصب آسان روی ریل DIN
- سازگاری کامل با PLC زیمنس سری S7-1200
مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| کد فنی | 6ES7241-1CH30-1XB0 |
| نام محصول | CB1241 RS485 |
| پروتکل ارتباطی | RS485 |
| سرعت انتقال | 300 تا 115200 بیت بر ثانیه |
| حداکثر فاصله | تا 1200 متر |
| تعداد کانال | 1 کانال ارتباطی |
| دمای کاری | -20°C تا +60°C |
| ولتاژ تغذیه | 24 ولت DC |
مشخصات فنی الکتریکی
| پارامتر | مقدار |
|---|---|
| مصرف برق | حدود 2 وات |
| ورودی/خروجی سیگنال | سیگنال سریال RS485 |
| پروتکل‌های پشتیبانی شده | MODBUS RTU, Freeport, 3964(R) |
نکات نصب و راه‌اندازی
- استفاده از کابل شیلددار برای اتصال به شبکه RS485 و اتصال شیلد به زمین
- تنظیم ترمیناتورهای انتهایی شبکه برای جلوگیری از بازتاب سیگنال
- نصب روی ریل DIN با ثبات و ایمنی بالا
- مراجعه به مستندات TIA Portal برای پیکربندی دقیق ماژول
- در صورت نیاز، مشاوره تخصصی با کارشناسان تجهیزصنعت
مشاوره تخصصی: 09120273858
